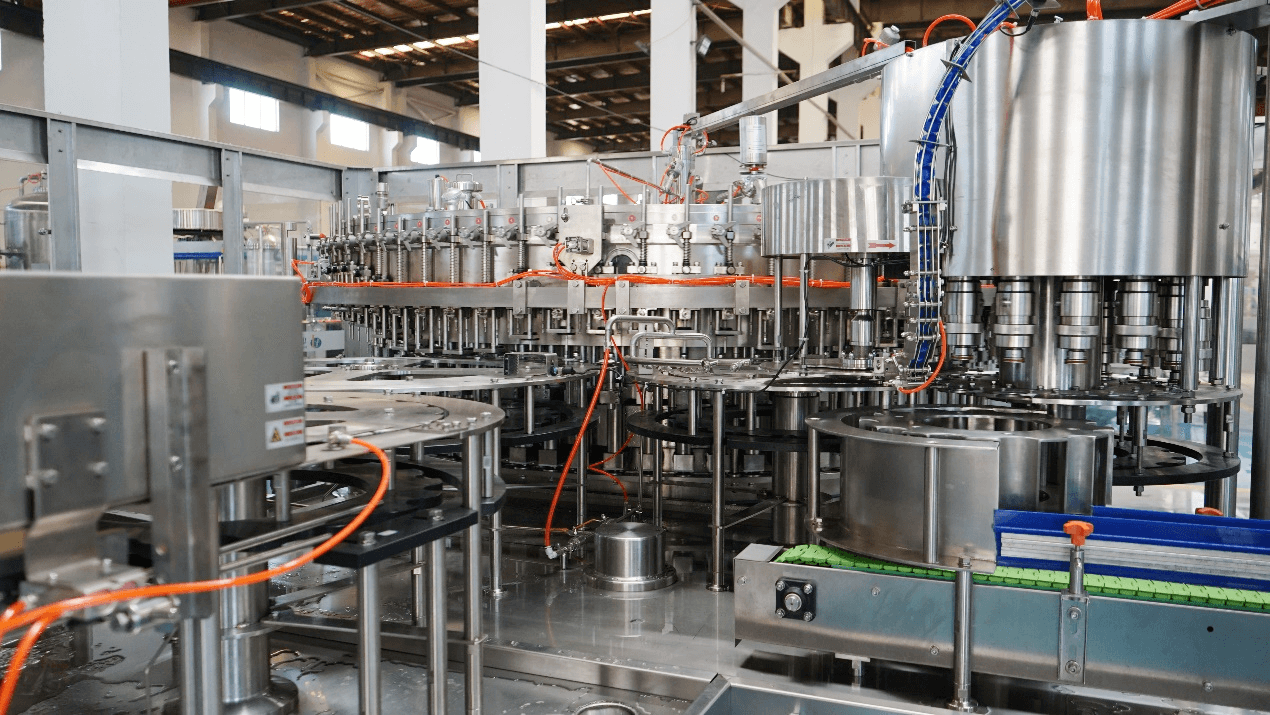

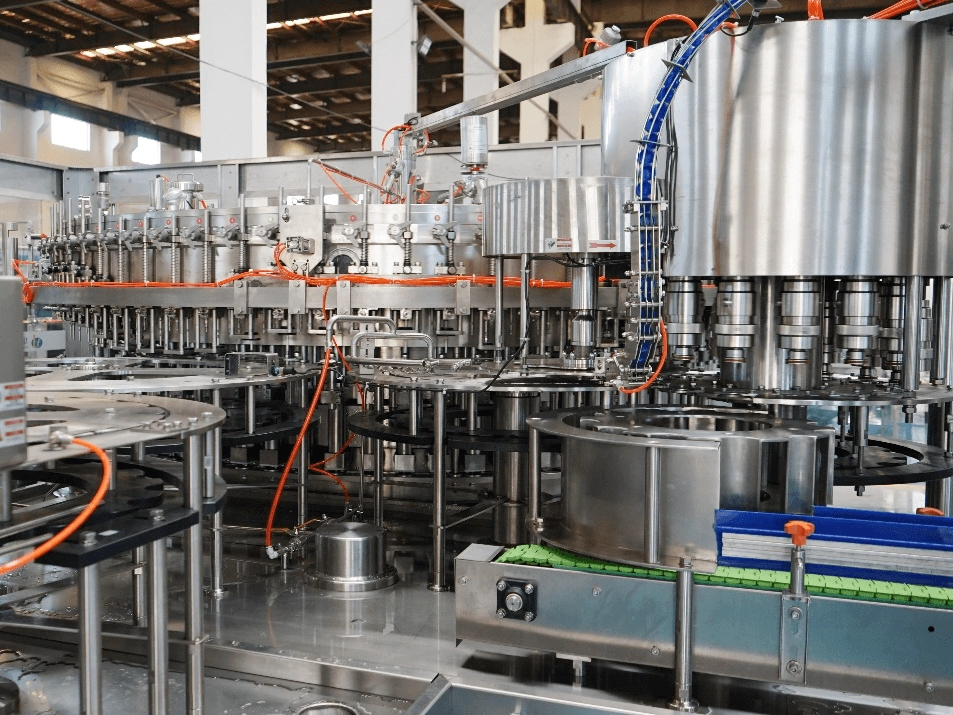

Mise à niveau de la ligne de remplissage cola de bouteille de compagnie de 72-têtes

En 2025, afin d'augmenter la capacité de production, le client a coopéré avec Meicheng pour fabriquer une machine à remplissage de cola à haut rendement de 72 têtes et l'a livrée avec succès au client en mars 2025. La machine est une machine à rinçage, à remplir et à plafonner qui intègre des systèmes de remplissage, de plafonnement et de nettoyage CIP. Il est basé sur l'introduction, la digestion et l'absorption des technologies avancées étrangères. Selon les exigences du processus de remplissage de l'eau, des émulsions, des jus et d'autres boissons dans mon pays, il est développé et conçu indépendamment. Il s'agit d'une machine à remplir avec un niveau de premier plan domestique. La machine adopte la méthode de positionnement et de transport du goulot d'étranglement, et seules quelques pièces doivent être modifiées pour être applicables aux bouteilles de différentes tailles. La méthode de remplissage est le remplissage isobare et la vanne de remplissage spécialement conçue peut contrôler avec précision le niveau de liquide de remplissage. Le pipeline de circulation sanitaire offre une garantie fiable pour la qualité du produit.

Spécifications du projet:

Matériel de remplissage: Coke (boisson CSD)

Type de bouteille applicable: plage de diamètre 50-105 mm; Plage de hauteur de bouteille 150-320 mm

Capacité de remplissage: 26000 mb / h (500 ml) / 16000 mb (1000 ml) / 12000 mb / h (1,5 L)

Processus de travail:

Une fois que la bouteille est soufflée par le vent, elle est entraînée par la roue du guide de la bouteille. Après que la transmission de roue étoile ait transmis la bouteille sur le rinçage, le rinser retourne le rail de guidage pour allumer la bouteille à 180 ° et la bouteille entrant dans la machine à remplir est serrée par la bouteille de bouteille de bouteille en acier inoxydable pour maintenir la bouche de la bouteille. Une fois que l'interrupteur de détection détecte le signal de la bouteille, il envoie un signal de bouteille pour contrôler la vanne de remplissage à ouvrir pour le remplissage. Lorsque la sonde au niveau du liquide détecte que la capacité atteint le niveau de liquide spécifié, la valve pneumatique est fermée pour arrêter le remplissage. Après remplissage, la bouteille est exportée de la machine de remplissage à travers la roue d'étoile de la bouteille et transmise à la machine à coincement.

Spécifications techniques:

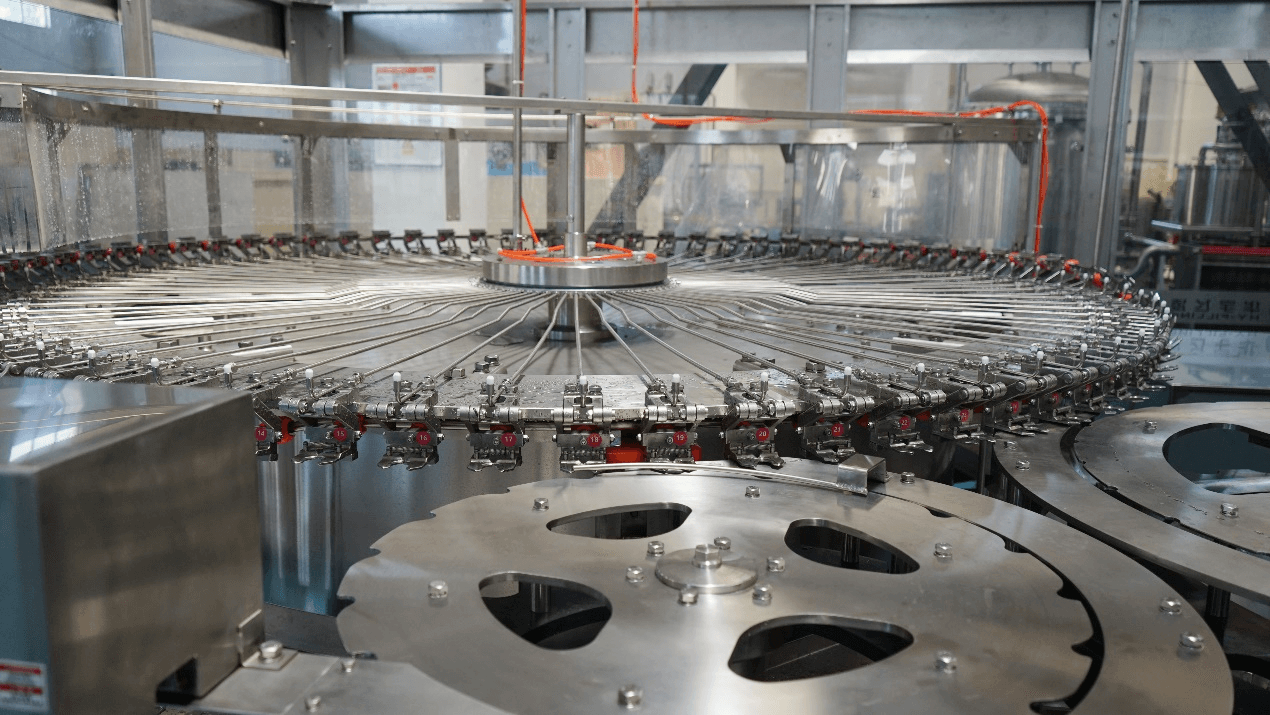

★ Pièce de rinçage de bouteille:

Cette machine est un rinçage de bouteille rotative, principalement utilisé pour rinter de nouvelles bouteilles de boissons, d'eau et d'autres produits. Les bouteilles sont ensuite envoyées à la machine à remplir pour le remplissage.

Les bouteilles d'animaux entrent dans l'équipement par la roue d'étoile de séparation des bouteilles, et la bouche de la bouteille est serrée par le mécanisme de pince et de retournement pour faire tourner la bouche de la bouteille vers le bas. Après un rinçage et un égouttement stériles, il est automatiquement retourné vers la bouche de la bouteille vers le haut et transporté vers la machine de remplissage à travers la roue d'étoile de décharge de bouteille. La structure principale de l'équipement et la partie de contact du milieu de rinçage et la couverture de protection externe sont toutes en acier inoxydable de haute qualité; Transmission de vitesse ouverte.

La nouvelle pince en acier inoxydable a une structure simple et est facile à régler; La zone de contact avec la bouche de la bouteille est petite, ce qui évite efficacement la contamination secondaire de la bouche de la bouteille.

Le tuyau d'entrée d'eau du rinser de la bouteille est équipé d'un manomètre.

Le rinder de la bouteille est équipé d'un plateau de réception d'eau pour recycler l'eau de rinçage.

Lors du rinçage, la quantité d'eau pour chaque bouteille est: 105 ml / s (à 0,25 mpa)

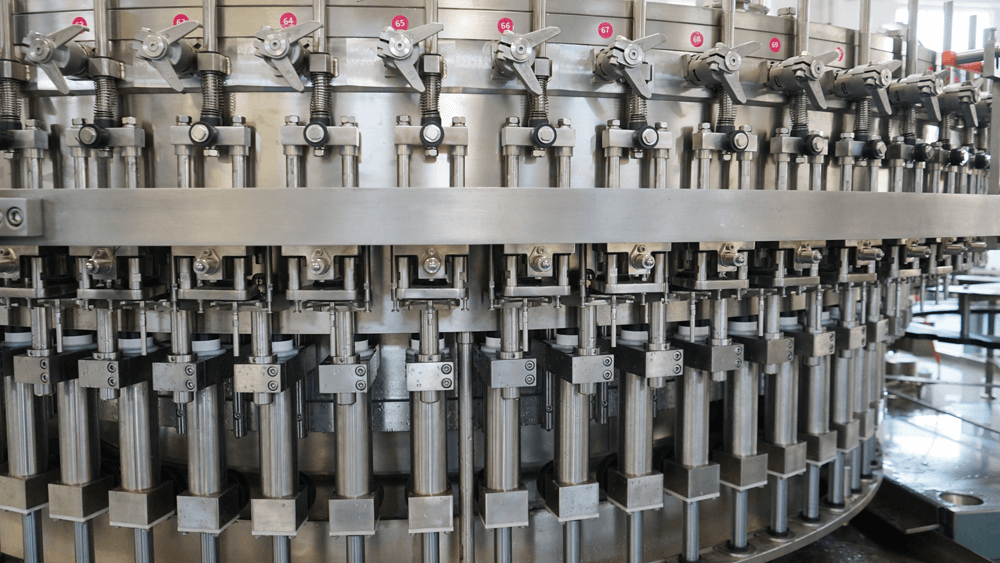

★ Pièce de remplissage:

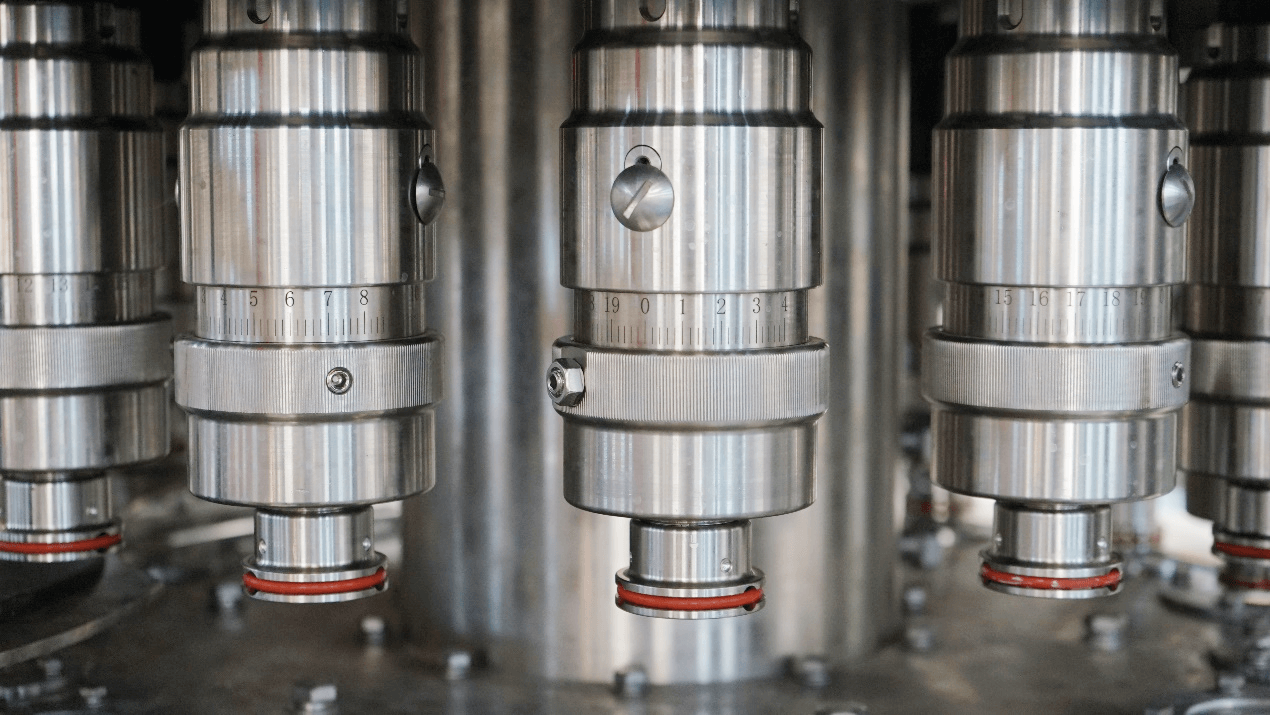

La machine à remplir est conçue et fabriquée par mon pays avec la technologie allemande et le principe de la remplissage isobare. Avant le remplissage, le gaz du CO₂ est injecté dans la bouteille pour équilibrer la pression dans la bouteille avec la pression dans le cylindre de stockage liquide pour éviter le débordement en mousse et l'évasion au gaz causée par un impact liquide. Taux de rétention de CO₂ ≥ 97%: la pression de remplissage (1,5 à 3,5 bars) est ajustée en temps réel par le capteur de pression (précision ± 0,01bar), et la fluctuation de la teneur en gaz est ≤ ± 0,1%. La vanne de remplissage adopte une valve mécanique de pression normale, qui est rapide et sensible à la remplissage et a une précision de niveau de liquide de remplissage élevée. Précision du niveau du liquide ± 0,3%: La soupape de remplissage est équipée d'un débitmètre à double canal pour compenser dynamiquement la température et la viscosité changent pour garantir que la hauteur de niveau liquide de chaque bouteille est cohérente.

Le matériau du cylindre de remplissage est automatiquement contrôlé et la hauteur de niveau liquide est détectée par un capteur de niveau liquide pour assurer un niveau de liquide stable et un remplissage fiable.

★ Pièce de plafonnement:

1) La pièce de coiffage baise les bouchons triés par le trieur de bouchon sur les bouteilles remplies et les envoie au processus en aval par la chaîne de convoyeur.

2) La machine à coiffage entraîne la platine pour tourner à travers le réducteur. Le capuchon quitte la trémie de la prise de capuchon sous l'action de la force centrifuge. Il y a un dispositif de séparation de plafond positif et négatif à la sortie. Lorsque le capuchon inverse passe, le capuchon tombe automatiquement dans le tuyau de retour et le capuchon inversé est automatiquement soufflé dans la trémie par le vent. Seul le capuchon positif peut entrer en douceur dans la diapositive. La quantité de plafonds dans la trémie est automatiquement détectée par l'interrupteur photoélectrique pour contrôler le convoyeur de capuchon pour s'assurer que le capuchon inférieur est efficace. Lorsque le capuchon positif pénètre dans la diapositive, il peut entrer en douceur dans la plaque d'alimentation du capuchon. Pour éviter les accidents, un cadran pour empêcher les capuchons inversés est également configuré sur la diapositive pour s'assurer que les capuchons entrant dans la plaque d'alimentation du capuchon sont corrects. Une paire de commutateurs photoélectriques est également configurée sur la diapositive. Lorsqu'aucun capuchon n'est détecté, la machine principale est arrêtée immédiatement. Afin d'éliminer efficacement les mauvais capuchons sans anneaux anti-vol et capuchons résiduels lors du nettoyage de la trémie, il y a une prise active directement en face de la sortie de la trémie pour remplir cette fonction.

3) Le plafonnement est un coiffage magnétique avec une fonction de protection contre la surcharge, et le couple de coiffage est stable et fiable. Il n'y a pas de rongeur, de capuchon élevé, de capuchon tordu ou de phénomène de curling dans le plafonnement.
