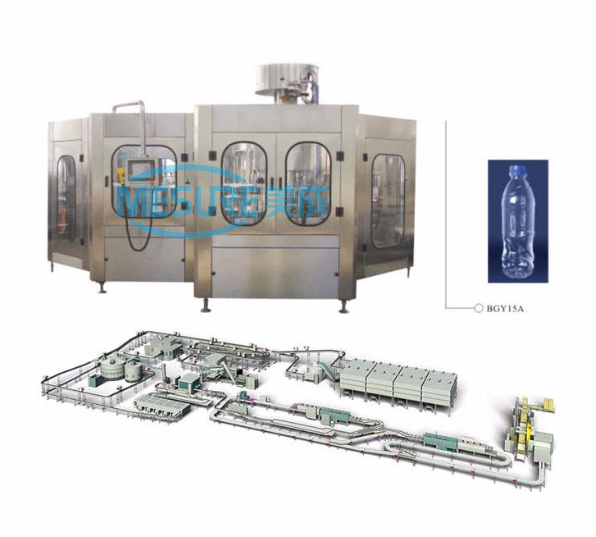

Machine de coiffage de remplissage

Boulonner –Les combiblok de cartouche

Description générale :

Les bouteilles de compagnie de remplissage rotatif à grande vitesse Le combi-blocage de remplissage de coups est basé sur 'Unité de machine à moulage à haute vitesse ', 'Unité de machine de remplissage à grande vitesse ' et 'Unité de machine à caissement à grande vitesse ', équipée d'un système de commande et d'un système de détection en ligne. Grâce à l'application complète optique, mécanique, électrique, gazier, liquide et d'autres disciplines avec une technologie de reconnaissance d'image, l'application d'un système de contrôle de service synchrone, permettant aux clients d'atteindre l'intégration de l'équipement de contrôle et de production de plusieurs unités, d'atteindre la disposition scientifique de la ligne de production, de réduire les coûts de consommation et de maintenance transparés des capacités de production intégrées.

Performance et avantage:

1. 1) Bouteille d'animal soufflant l'intégration de la technologie du remplissage rotatif et la synchronisation;

2. 2) Conception du système de chauffage à haut débit et optimisation de la technologie de contrôle d'économie d'énergie;

3. 3) Miniaturisation du système de moulage par soufflage à grande vitesse et optimisation de la technologie de conception de moisissure;

4. 4) Conception raisonnable de la courbe de came afin d'améliorer la qualité et la stabilité du soufflage;

5. 5) Contrôle de vitesse de remplissage à grande vitesse et précis et technologie de contrôle de niveau précis;

6. 6) Technologie de contrôle synchrone du joint rotatif à grande vitesse;

7. 7) Bouteille d'animaux de compagnie Rotary Remplissage Une technologie de détection de reconnaissance de la reconnaissance d'image rapide;

8. 8) Technologie d'économie d'énergie et de réduction du bruit;

9. 9) Économie d'espace et d'eau;

Étape de travail:

Preform -------- Préformes Elevator ----------- Moulage de soufflage ----------------------- Remplissage ------------------------- CAPPAP

un. Pièce de moulage de soufflage:

☆ Uscrambler de préforme automatique:

1) La prise de base, l'alimentation de la base, la prise de bouteille et l'organisation des bouteilles sont complètement complétés avec un manipulateur pour éviter la pollution moyenne.

2) La conception de l'unité de recyclage empêche la préforme de se lier dans le Uncrambler.

3) La conception de la roue d'étoile de l'unité d'alimentation fournit les temps de changement les plus bas possibles pour passer à différentes tailles de performance.

☆ four chauffant linéaire:

1) Un mandrin capable de tourner 180 degrés garantit une section de cou uniforme pendant le chauffage. Un système de ventilation de four unique permet au système de soufflage de gérer facilement diverses applications difficiles.

2) Plaque de refroidissement à l'eau: Le col de bouteille de refroidissement consiste à éviter la déformation du cou pendant le chauffage.

3) lampes chauffantes infrarouges:

je). L'unité de lampe est réglable individuellement;

ii). La pince à lampe est réglable à mesure que l'angle change;

iii). La tige de lampe est réglable en longueur, ce qui est bon pour le chauffage inférieur;

☆ Avantage de la machine de moulage automatique du rotation automatique

1) avec le système de contrôle SIMENS PLC pour assurer une haute précision et une vitesse rapide;

2) Taux éligible élevé: supérieur à 99,7%;

3) Moules et porteurs de moisissures.

Le porte-moule avec une conception de moule de soufflage de coquille; Cela réduit le temps de changement pour différents moules de soufflage. Les porteurs de moisissures accueillent tous les moules de type coquille à partir de machines de moulage par soufflage conventionnelles, ce qui permet d'économiser du temps et des dépenses pour le producteur de bouteilles. De plus, le système de verrouillage rapide fiable maximise les performances des porteurs de moules.

☆ Station de soufflage

Une came modifiable pour le guider de la courbe d'étirement garantit la qualité de forme pour différentes tailles de bouteille. Les vannes de soufflage monobloc obtiennent le processus de soufflage le plus rapide et le plus cohérent possible. Les cous de bouteille sont protégés pendant le stade de soufflage par une unité d'étanchéité spécialement conçue.

né Partie de remplissage:

☆ Nous introduisons dans la technologie de remplissage de haute précision pour la machine à remplir et la conception et la fabrication par nous-mêmes avec un principe de remplissage constant.

☆ La vanne de remplissage adopte le type de gravité de pression constante, remplissant une précision rapide et élevée du niveau de liquide de remplissage. Il est adopté la structure de la tige de double guide.

☆ Le lecteur principal adopte la conduite d'équipement, avec une efficacité élevée, un faible bruit, une longue durée de vie, une maintenance facile, une lubrification suffisante, la graisse peut lubrifier la centralisation automatiquement, adopte le transducteur à la vitesse du moteur principal à contrôler, la machine adopte un moment de conversion de fréquence sans pas. Le matériau de l'ensemble de la plate-forme et du cadre est en acier au carbone avec de l'acier inoxydable à l'extérieur.

☆ La machine est automatiquement contrôlée par PLC, défaut sur l'affichage de la ligne, comme un bloc de bouteille, une pénurie de capuchon, etc.

☆ Les pièces clés et les éléments électriques de la machine adoptent des produits d'importation.

c. Pièces de coiffage:

Le coiffage tourne à travers la roue de rotation d'entraînement de la boîte de réduction, ce qui fait que le capuchon quitte la trémie avec la fonction de la force centrifuge. Il y a un dispositif de séparation pour le capuchon droit et le capuchon inversé à l'entrée, lorsque le capuchon inverse passe, le capuchon tombe automatiquement et revient automatiquement au pipeline, et souffle automatiquement le capuchon inversé à la trémie par la puissance éolienne. Seul le capuchon droit pourrait entrer en douceur en douceur, le volume de capuchon à l'intérieur de la trémie sera inspecté automatique par un commutateur électrique pour contrôler le convoyeur de capuchon, ce qui garantit le meilleur effet du capuchon. Lorsque le bon capuchon entre dans la diapositive, il pourrait entrer en douceur dans la plaque d'alimentation du capuchon, pour éviter les accidents, il y a un dispositif de plaque de conduite à capuchon anti-inverse à correspondre avec le chemin du glissement, pour garantir que l'accès à la plaque d'alimentation du capuchon est correct. Le Way Way est également équipé d'une paire de commutateurs photoélectriques, lors du test sans capuchon, puis un arrêt immédiat de l'hôte. Afin d'éliminer efficacement les capuchons mauvais et de nettoyage des bouchons supplémentaires dans Hopper, il y a une sortie active devant la sortie de la trémie peut remplir cette fonction.

Composition:

Paramètres techniques:
